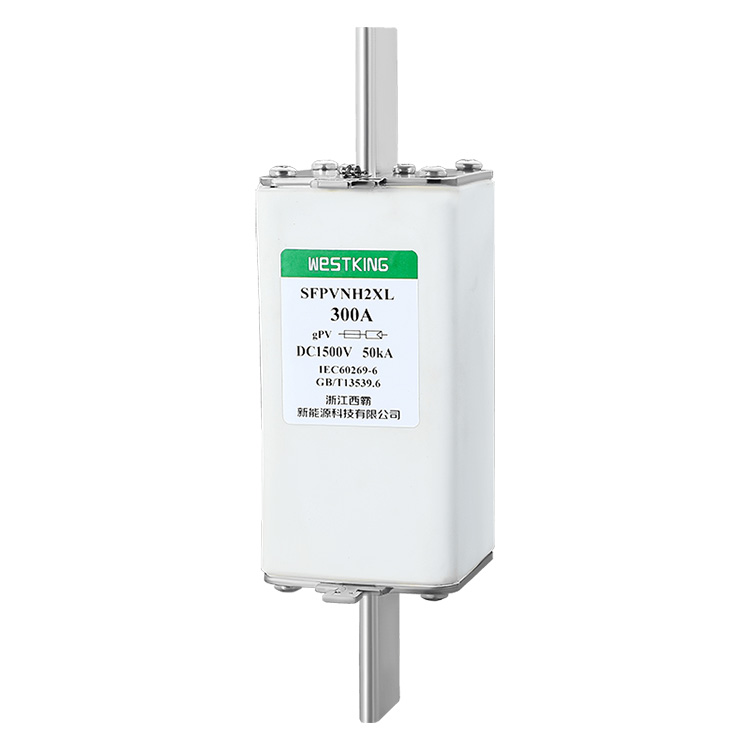

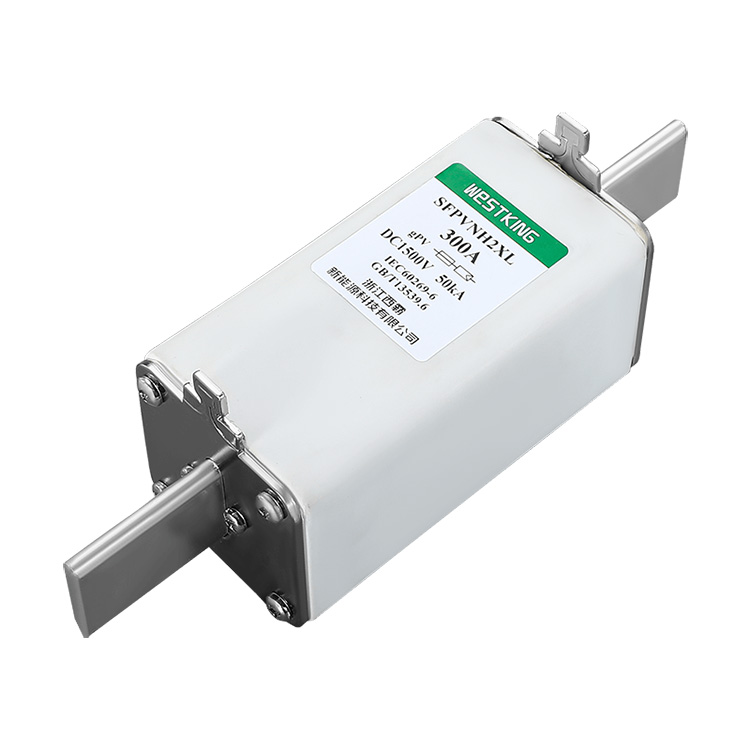

Дизајниран првенствено за заштита на кабли во кругови на фотонапонски синџири, осигурувачот WESTKING NH2XL PV
стои како сигурен чувар. Неговата иновативна структура во стилот на вметнување не само што обезбедува ефикасна заштита, туку и ја подобрува практичноста на процесите на инсталација и замена.WESTKING NH2XL фотоволтаичен (PV) осигурувач
е првенствено дизајниран да ги заштити каблите во кола со фотонапонски синџири. Неговата структура во стилот на вметнување ја прави инсталацијата и замената поудобна. Со своите одлични перформанси и доверливост, осигурувачот NH2XL се здоби со широко прифатен глобално ниво. Покрај тоа, производот е во согласност со стандардот IEC60269, обезбедувајќи ја неговата безбедност и стабилност во различни сценарија за примена. Структурата за вметнување на осигурувачот NH2XL овозможува брзо поврзување со фотоволтаични системи, намалувајќи ги трошоците за инсталација и времето. Неговиот компактен дизајн и материјалите со висока цврстина овозможуваат инсталација на ограничени простори, задоволувајќи ги просторните барања на современите фотоволтаични системи. Понатаму, осигурувачот NH2XL покажува одлични перформанси во отпорот на струи на дефекти, ефикасно заштитувајќи ги фотоволтаичните системи од оштетување.
• Номинален напон: | 1500 Vdc |
• Номинални струи: | 125А...400А |
•Категорија на користење: | gPV |
•Оценет капацитет на кршење: | 50 kA |
•Минимален рејтинг на прекин: | 1,35 · Во |
•Струја што не се спојува: | 1.13 · Во |
•Температура на складирање: | -40°C ... 90°C |
•Работна температура : | -40°C ... 85°C |
•Кога температурата на околината надминува 25°C, погледнете ја табелата за корекција на температурата на соларни осигурувачи WESTKING.
IEC/EN 60269-1 Врски со осигурувачи – општи барања
IEC/EN 60269-6 Осигурителни врски за соларни фотоволтаични системи
UL248-19 Фотоволтаични осигурителни врски
Во согласност со RoHS
Со уред за удар
Заштита од целосен опсег
Материјал за осигурувачи избран од Toshiba, Јапонија
Исполнете ги барањата за испитување со спреј за сол
Компатибилен со инвертори и контролери за полнење на батериите, овој уред обезбедува заштита за PV-модулите во линија и е погоден за апликации со комбинирана кутија.
Погоден за употреба во сите фотоволтаични системи, нуди заштита на ниво на стринг/низа на PV системи.
• is09001 iatf16949
Кина
Оценета струја | I2t(A2s) | Загуба на енергија (w) 1,0 инчи | Нето маса | |
Топење | Расчистување | |||
125А | 2000 | 8000 | 35 | 1250 гр |
160 А | 5200 | 19000 | 42 | |
200 А | 9500 | 46000 | 52 | |
250 А | 16800 | 82000 | 60 | |
315А | 40000 | 120000 | 72 | |
350 А | 44000 | 136000 | 80 | |
400 А | 56000 | 180000 | 88 |
A | B | C | D | E | F | G | H |
119 | 114 | 123 | 202 | 32 | 6 | 51 | 60 |
Опис:
1. Осигурувачот работи нормално во температурен опсег од -5°C до 40°C и не е потребна дополнителна корекција.
2. Дозволените услови за користење се -40°C до 85°C.
3. Во опсегот на дозволени услови за користење, погледнете ја оваа табела.
