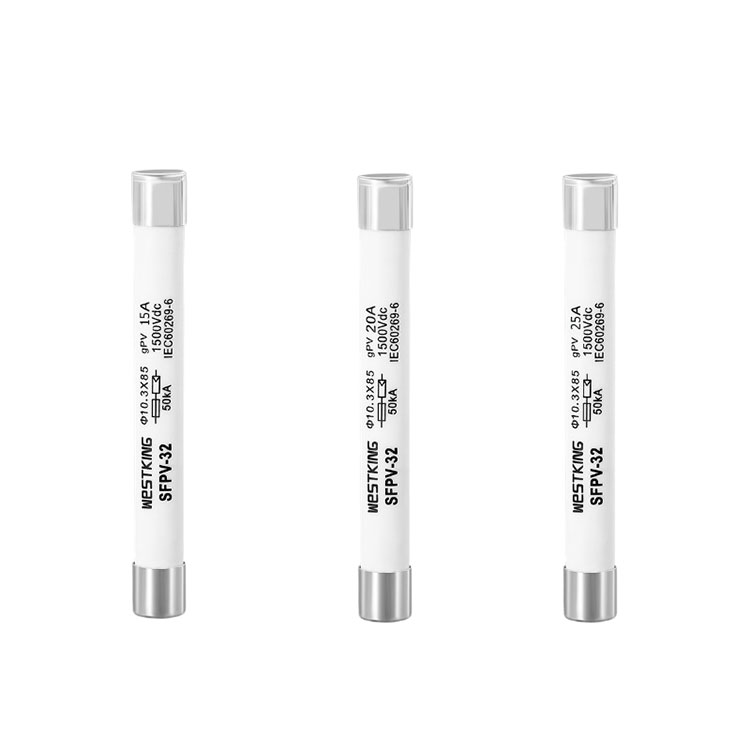

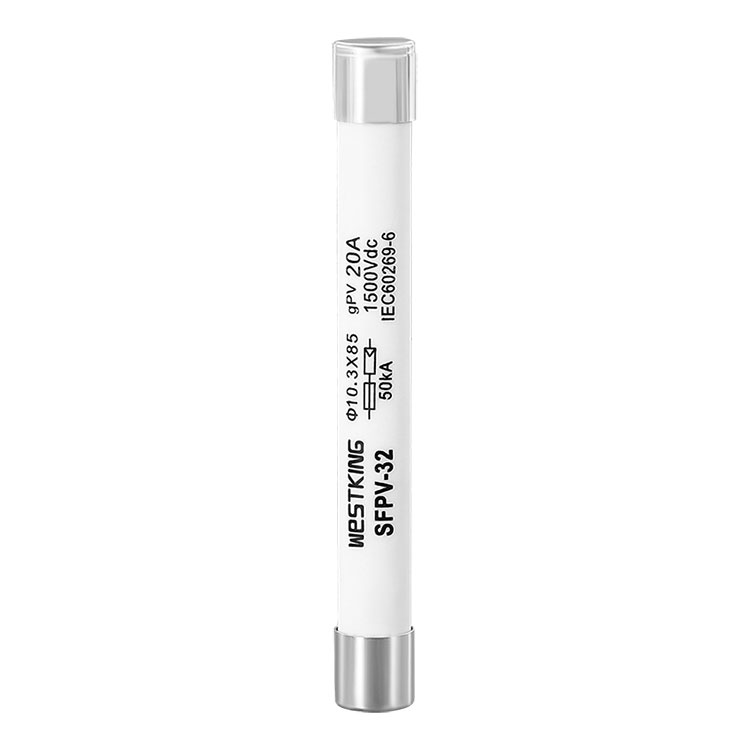

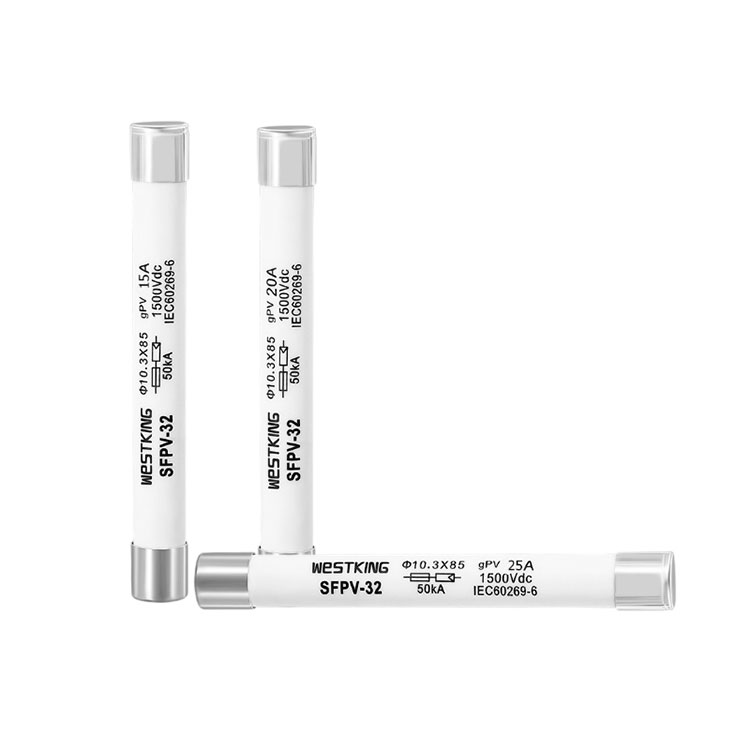

10x85mm GPV 1500VDC Fise Link

Создаден за да ги издржи ригорозните услови на фотоволтаичните системи, серијата осигурувачи на WESTKING SOLAR 10X85mm Photovoltaic (PV)10x85mm GPV 1500VDC Fise Linkстои како доказ за издржливоста. Овие осигурувачи поминаа низ опсежни циклусни тестирања и се фалат со TUV и CE сертификати, што ја потврдува нивната доверливост и усогласеност со индустриските стандарди.

Испрати барање

Опис на производот

Фотоволтаичните (PV) серии на SOLAR 10X85mm на WESTKING се специјално дизајнирани да ги издржат суровите температури и тековните циклуси на фотоволтаичните системи. Овие осигурувачи поминаа низ ригорозни циклусни тестирања и добија TUV и CE сертификати. Металните капачиња на двата краја се обработени со сребрена облога, а керамичките делови се изработени од керамика со висока алумина, обезбедувајќи отпорност на висок напон и високи лаци. Овие осигурувачи со ознака 1500VDC се дизајнирани за низок минимален капацитет на прекин на 1,35 пати поголема од номиналната струја, што овозможува безбедно прекинување на колото при типични тековни услови со мала грешка.

10x85mm GPV 1500VDC Fise LinkТехнички податоци

• Номинален напон:	1500 Vdc или 1200 Vdc
• Номинални струи:	2А...25А
•Категорија на користење:	gPV
•Оценет капацитет на кршење:	50 kA
•Минимален рејтинг на прекин:	1,35 · Во
•Струја што не се спојува:	1,13 · Во
•Температура на складирање:	-40°C ... 90°C
•Работна температура :	-40°C ... 85°C

Стандарди

IEC/EN 60269-1 Врски со осигурувачи – општи барања

IEC/EN 60269-6 Осигурителни врски за соларни фотоволтаични системи

UL248-19 Фотоволтаични осигурителни врски

Во согласност со RoHS

10x85mm GPV 1500VDC Fise LinkКЛУЧНИ КАРАКТЕРИСТИКИ/ПРЕДНОСТИ

Издржува тековни удари

Толерира средини со високи и ниски температури

Низок пораст на температурата, долг животен век

Обезбедува сигурни перформанси дури и при екстремни температури

10x85mm GPV 1500VDC Fise LinkАПЛИКАЦИИ

Заштита во линија за PV модули Компатибилен со инвертери и контролери за полнење на батериите

Погоден за апликации со комбинирана кутија

Применливо за сите фотоволтаични системи

Обезбедува заштита на ниво на стринг/низа на PV системи

10x85mm GPV 1500VDC Fise LinkСертификати

is09001 iatf16949

TUV CE

Потекло

Кина

ЕЛЕКТРИЧНИ КАРАКТЕРИСТИКИ

Оценета струја	I2t(A2s)		Загуба на енергија (w) 1,0 инчи	Нето маса
Оценета струја	Топење	Расчистување	Загуба на енергија (w) 1,0 инчи	Нето маса
2А	3.5	12	1.5	19гр
3А	8	18	1.8
4А	16	35	2
5А	30	66	2.1
6А	46	130	2.3
8А	55	200	2.7
10А	70	270	3.2
12А	95	360	3.5
15А	130	400	4.0
20А	220	750	4.8
25А	350	1000	5.0

t-I карактеристики

Димензии (мм)

Компатибилни бази на FUSE

Табела со коефициент на корекција на температурата

Опис:

1. Осигурувачот работи нормално во температурен опсег од -5°C до 40°C и не е потребна дополнителна корекција.

2. Дозволените услови за користење се -40°C до 85°C.

3. Во опсегот на дозволени услови за користење, погледнете ја оваа табела.

Компонентата на јадрото на фотоволтаичниот осигурувач на Westking, елементот на осигурувачот, е независно дизајнирана и развиена од компанијата и се произведува со високопрецизно пресување на мувла. Осигурувачот има повеќе тесни канали, што ја обезбедува точноста на осигурувачот. Ова е различно од многу фабрики кои користат технологија за ласерско сечење. Принципот на ласерско сечење е да се стопи осигурувачот на високи температури, што предизвикува осигурувачот еднаш да се оштети од високите температури и го намалува неговиот век на траење. Може да има и предтопење и ненормални феномени на топење. Westking секогаш се придржува до безбедноста и доверливоста како јадро, и произведува висококвалитетни осигурувачи, овозможувајќи поголеми подобрувања во конверзијата на енергијата.
