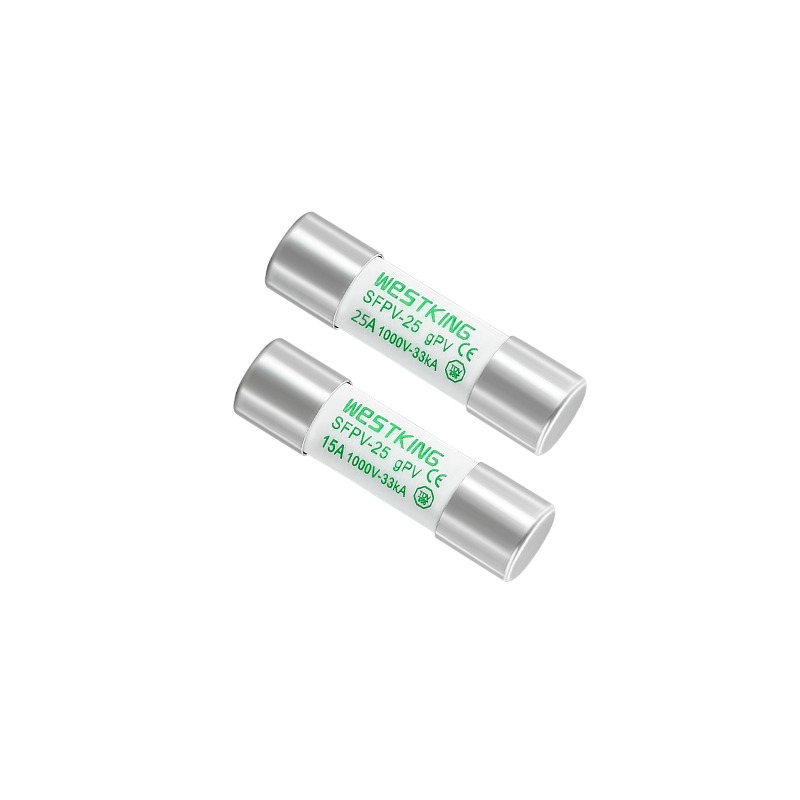

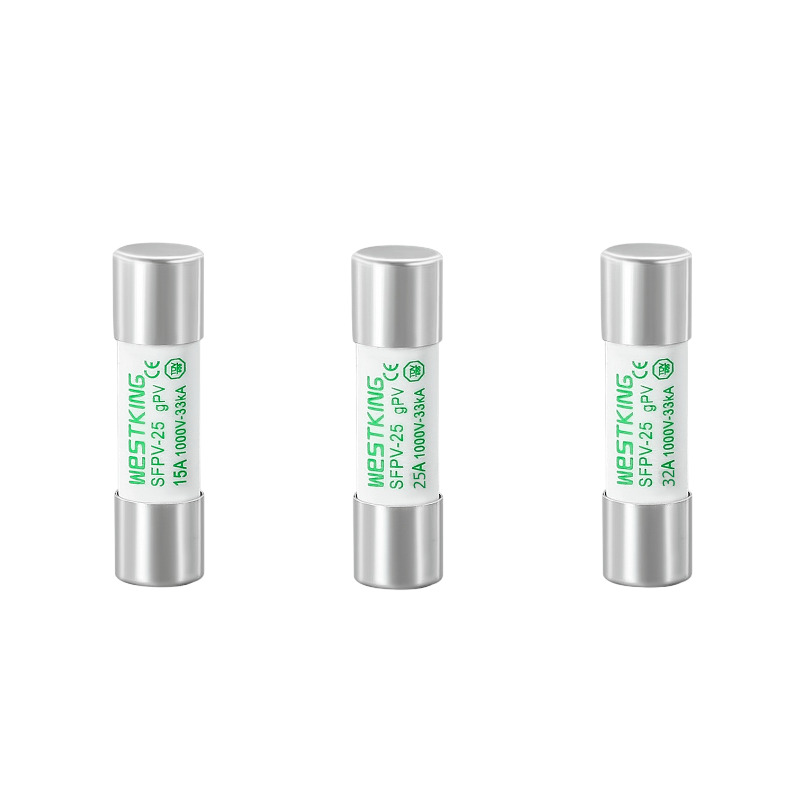

1000Vdc 10x38mm GPV PV Осигурувач

Специфично развиен за заштита на фотоволтаичните системи, моделот SFPV-25 на Весткинг1000Vdc 10x38mm GPV PV Осигуруваче серија на PV осигурувачи дизајнирани да ја осигуруваат безбедноста на фотоволтаичните апликации. Неговата напредна конструкција обезбедува извонредна отпорност на температура и тековно возење велосипед, придонесувајќи за продолжен век на траење на системот. Со рејтинг од 1000VDC, моделот SFPV-25 може да се пофали со низок минимален капацитет на прекин од 1,35 пати повеќе од номиналната сегашна вредност на осигурувачот. Ова овозможува безбедно прекинување на колото дури и при типични услови на струја со мала грешка генерирани од PV-низи. Заштитете го вашиот ФВ систем надвор од мрежа или поврзан со мрежа од неочекувани заземјувачки дефекти и дефекти на линијата со осигурувачите на Westking's Protection.

1000Vdc 10x38mm GPV PV ОсигурувачТехнички податоци

•Доколку температурата на околината е повисока од 25°C, погледнете во графиконот на коефициентот за корекција на температурата на осигурувачите на WESTKING и упатството за употреба.

1000Vdc 10x38mm GPV PV ОсигурувачСтандарди

IEC/EN 60269-1 Врски со осигурувачи – општи барања

IEC/EN 60269-6 Осигурителни врски за соларни фотоволтаични системи

UL248-19 Фотоволтаични осигурителни врски

Во согласност со RoHS

1000Vdc 10x38mm GPV PV ОсигурувачКЛУЧНИ КАРАКТЕРИСТИКИ/ПРЕДНОСТИ

Исклучително низок капацитет за прекинување на струјата на грешка

Цврста конструкција за продолжување на животниот век на системот

Отпорен на температурен циклус

Обезбедени сигурни перформанси при екстремни температури

1000Vdc 10x38mm GPV PV ОсигурувачАПЛИКАЦИИ

Заштита за PV модули во линија

Погоден за апликации со комбинирана кутија

Применливо за сите фотоволтаични системи

Обезбедува заштита на ниво на стринг/низа на PV системи

Компатибилен со инвертори и контролери за полнење на батериите

Сертификати

TUV CE

is09001 iatf16949

Потекло

Кина

t-I карактеристики

Димензии (мм)

Компатибилни бази на FUSE

Табела со коефициент на корекција на температурата

Опис:

1. Осигурувачот работи нормално во температурен опсег од -5°C до 40°C и не е потребна дополнителна корекција.

2. Дозволените услови за користење се -40°C до 85°C.

3. Во опсегот на дозволени услови за користење, погледнете ја оваа табела.

Упатство за користење

Овој прирачник е наменет за осигурувачот gPV 1000Vdc 10x38mm и држачот за осигурувачи, кои се дизајнирани за заштита од сончева фотоволтаична енергија.

1. Работни услови

1.1 Температура на амбиенталниот воздух

Нормални услови за користење: Температурата на амбиенталниот воздух не надминува 40°C; просечната температура на амбиенталниот воздух во текот на 24 часа не надминува 35°C, со помала просечна вредност измерена во текот на годината; минималната температура на амбиенталниот воздух не е помала од -5°C. Дозволени услови за употреба: -40°C до 85°C.

1.2 Надморска височина

Нормални услови за користење: Висината на инсталација не надминува 2000 m. Дозволени услови за користење: 2000m до 4500m. Корекција на параметарот на надморска височина: Поголемата надморска височина првенствено води до деградација на изолацијата, лоши услови за дисипација на топлина и промени во воздушниот притисок.

а) За секои 100 метри зголемување на надморската височина, порастот на температурата на осигурувачот се зголемува за 0,1k - 0,5k.

б) За секои 100 метри зголемување на надморската височина, просечната температура на околината се намалува за околу 0,5 k.

в) Општо земено, осигурувачите што се користат во отворени средини може да го игнорираат влијанието на надморската височина врз номиналната струја, а сепак да ги изберат стандардните услови.

г) Осигурувачите што се користат во затворени средини, доколку температурата на амбиенталниот воздух во куќиштето или внатрешната температура не се намалуваат значително со надморската височина и се уште може да достигне над 40°C, треба да ја намалат номиналната струја. За секои 1000 метри зголемување на надморската височина, номиналната струја се намалува за 2% - 5%.

1.3 Атмосферски услови

Нормални услови за користење: Воздухот е чист, со релативна влажност не повеќе од 50% на 40°C температура на амбиенталниот воздух; поголема релативна влажност е дозволена при пониски температури; под овие услови, повремено може да се појави умерена кондензација поради температурни промени. Нормални услови за употреба: Без значителна кондензација, со релативна влажност до 95%.

2. Услови за инсталација

Осигурувачот треба да се постави хоризонтално или вертикално, при што конкретната инсталација зависи од фактичката ситуација. Електричниот клиренс не треба да биде помал од 8 мм, а растојанието на ползење не треба да биде помало од 10 мм. Категоријата за инсталација на PV осигурувачот е класа III. Условите за инсталација се како што следува:

а) на место без значителни вибрации и шокови.

б) Во медиум без опасност од експлозија и кој не содржи гасови или прашина што може да кородира метали или да ја уништи изолацијата (вклучувајќи ја и проводната прашина).

в) На место без навлегување дожд или снег.

3. Начин на инсталација:

а) TH35 стандардна железничка инсталација;

б) Спецификација на завртката: M5;

в) Препорачан вртежен момент за вградување: 2,0 N·m;

г) Толеранција на вртежен момент: ± 3%.

4. Пакување и чување

Пакување: ФВ осигурувачите од WESTKING доаѓаат во брановидни хартиени внатрешни кутии и надворешни картони, со безбедносни етикети за дожд, отпорност на влага и кршливост.

Складирање: Температура: -40°C до 40°C; Релативната влажност не надминува 70% на 40°C, 80% на 30°C и 90% на температура под 20°C; отпорен на влага, избегнувајте контакт со течна вода и деформација поради апсорпција на влага; огноотпорни.

5. Употреба и одржување

ФВ Осигурувачите треба редовно да се чистат и одржуваат од професионален персонал, проверувајќи ја состојбата на прицврстувачите за да се обезбеди безбедна употреба. Кога се топи врската со PV осигурувачот, се препорачува да се замени со PV осигурувач од WESTKING. Кога го заменувате елементот на осигурувачот, отстранете ја прашината и другите загадувачи од држачот за осигурувачи PV

Ве молиме внимателно прочитајте го ова упатство, бидејќи ќе ви помогне правилно да ги користите осигурувачите. WESTKING New Energy Technology Co., Ltd. не само што обезбедува висококвалитетни осигурувачи за нашите клиенти, туку нуди и сеопфатни технички услуги за да им помогне на корисниците да ги решат проблемите со електричната безбедност. Како прва компанија во Кина која истражува и произведува DC осигурувачи, WESTKING останува посветена на обезбедување на супериорни производи со осигурувачи за новото енергетско електрично поле.
